Varför tillverkare byter till en helautomatiserad nätkabelmonteringslinje
A Helautomatisk monteringslinje för nätsladd ersätter manuella skärnings-, strippnings-, krympnings- och formningsstationer med synkroniserade robotmoduler som flyttar en sladd från rå tråd till en färdig, testad plugg i ett enda kontinuerligt flöde. Denna förändring är viktig eftersom nätsladdstillverkningen är högvolym och repetitiv till sin natur, och även små manuella inkonsekvenser i krympdjupet eller kabelavdragningslängden kan leda till fältfel, garantianspråk eller certifieringsavslag.
Kärnfördelen är genomströmning parad med repeterbarhet. En vältrimmad automatiserad linje kan mata ut flera tusen färdiga sladdar per skift samtidigt som de håller dimensionella toleranser som manuella stationer inte konsekvent kan matcha. Fabriker som konverterar från halvautomatiska till helautomatiska celler rapporterar vanligtvis tvåsiffriga ökningar i daglig produktion tillsammans med en mätbar nedgång i omarbetningshastigheter, eftersom varje krympnings-, svets- och formcykel följer samma programmerade parametrar istället för att vara beroende av operatörens skicklighet.
Hur a Helautomatisk monteringslinje för nätsladd Fungerar

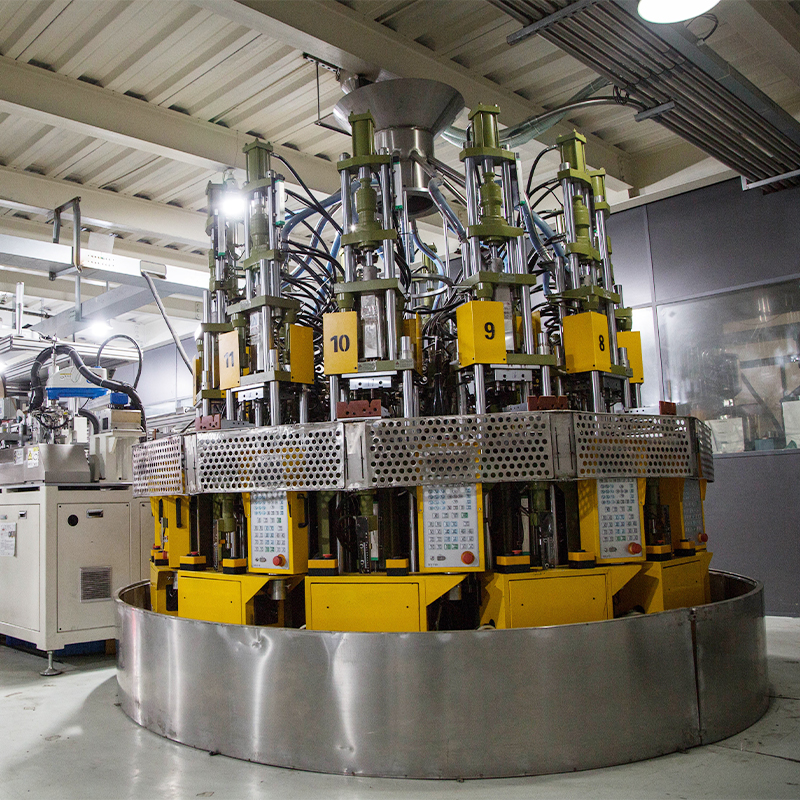

Processen är organiserad som en sekvens av dedikerade stationer sammankopplade med transportörer eller roterande indexeringsbord, så att sladden förs fram automatiskt när varje operation har verifierats.
Kärnprocessstationer
- Trådmatning och precisionsklippning till angiven sladdlängd
- Avisolering med dubbla ändar för att exponera ledarna utan att hacka koppartrådarna
- Plintpressning eller ultraljudssvetsning för säker elektrisk anslutning
- Plugga kroppens formsprutning eller mekanisk montering runt de krimpade terminalerna
- In-line elektriska tester, inklusive kontinuitet, dielektrisk hållfasthet och polaritetskontroller
- Automatisk märkning, rullning och packning
Eftersom testning är inbäddad direkt i linjen i stället för att utföras som ett separat offline-batchsteg, flaggas defekta enheter och matas ut omedelbart, vilket hindrar dem från att nå förpackningen. Denna inline-kvalitetskontroll är en av de främsta anledningarna till att automatiserade linjer gynnas för sladdar som måste uppfylla UL-, VDE-, CCC- eller SAA-certifieringskraven.
Materialval och dess inverkan på linjeprestanda
En automatiserad linje är bara så tillförlitlig som kabelmanteln och isoleringsmassan som går genom den. Inkonsekventa PVC-blandningar kan göra att strippningsstationer lämnar kvar isolering på ledarna eller, omvänt, att kopparn hackar, vilket båda utlöser avslag vid den elektriska teststationen. Leverantörer som t.ex Hejin Electronics Technology Co., Ltd. , som etablerades 2010 och driver helautomatiska blandningslinjer med sex interna blandare över en 20 000 kvadratmeter stor anläggning, producerar miljövänliga, flamskyddande, isolerande och mantlade PVC-blandningar som är konstruerade speciellt för stabil prestanda på höghastighetsledningar och kabelutrustningar, som stöder en årlig kapacitet på 0002000000000.
Att matcha jackans hårdhet och elasticitet till inställningarna för strippningsbladen minskar mikroskärningar på ledartrådar, vilket i sin tur sänker felfrekvensen vid dielektriska motståndstestet - ofta den enskilt största källan till skrot på en nätsladd.
Mätning av linjeeffektivitet: nyckelutdata
Innan de investerar i automation jämför tillverkare vanligtvis en handfull prestandaindikatorer mellan manuella och automatiserade inställningar för att motivera kapitalkostnaden.
| Metrisk | Manuell montering | Helautomatisk linje |
|---|---|---|
| Operatörer krävs per linje | 6–10 | 1–2 |
| Dimensionell konsistens | Operatörsberoende | Programstyrd, repeterbar |
| Inline elektrisk testning | Batch, offline | 100 % in-line testning |
Anläggningar som producerar i industriell skala illustrerar vad full automatisering kan åstadkomma: Cixi Wanneng Electron Co., Ltd. , grundat 1995, driver en smart fabrik som visar mer än 600 000 enheter dagligen , som stöds av över 100 ingenjörer och certifieringar, inklusive UL, VDE, CCC, SAA, UKCA, CE, RoHS och REACH, som betjänar kunder för hushållsapparater, medicinsk utrustning och elverktyg.
Att välja en automatiserad linje för olika sladdtyper
Inte varje nätsladd kräver samma verktyg. Linjekonfigurationen bör anpassas till kontaktens standard och kabelmätare som tillverkas.
- Regionala pluggstandarder (USA, EU, Storbritannien, AU) kräver var och en dedikerad formverktyg och terminalpressningsprofiler
- Kabeltvärsnitt från 0,5 mm² till tyngre mätare kräver justerbara inställningar för avisolering och krimpkraft
- Medicinska och industriella tillämpningar kräver ofta ytterligare spårbarhetsmärkning och strängare tröskelvärden för motstå spänning
Full intern kapacitet, från koppartråddragning till plugggjutning, gör det möjligt för en tillverkare att justera dessa parametrar snabbt utan att behöva vänta på outsourcade komponenter, vilket förkortar övergångstiden när man byter mellan sladdtyper eller pluggstandarder.
Vanliga frågor
F1: Hur mycket golvyta får en helautomatisk monteringslinje för nätsladd vanligtvis kräver?
Layouterna varierar beroende på antalet stationer, men de flesta linjära eller roterande konfigurationer för vanliga två- och treledarsladdar passar inom 15–30 meter från produktionsgolvet, inklusive buffertzoner för inkommande rullar och utgående packning.
F2: Kan en linje hantera flera pluggstandarder, som att växla mellan kontakter i USA och EU?
Ja, förutsatt att linjen använder snabbväxlingsformsatser och justerbara crimpverktyg; byte tar vanligtvis ett definierat inställningsfönster snarare än en fullständig ombyggnad, även om den exakta tiden beror på utrustningsleverantörens design.
F3: Vad orsakar de flesta avslag på en automatiserad nätsladd?
Majoriteten av avslagen spåras tillbaka till två källor: inkonsekvent isoleringsmassa som leder till strippningsdefekter och felinriktade crimpdynor som orsakar dålig kontakt mellan terminal och ledare – båda inline elektriska tester är utformade för att fångas före packning.
